Penerapan Media Ajar Maket pada Mata Pelajaran Estimasi Biaya Konstruksi Kelas XII DPIB

Oleh: Khilyatin Ulin Nur, S.Pd., Guru DPIB SMK Negeri 1 Miri.

Maket adalah media visual pada karya desain interior dalam bentuk tiga dimensi dan berskala kecil. Maket biasanya terbuat dari kayu, kertas, tanah liat, dan sebagainya. Maket berguna untuk menampilkan gambaran visual mengenai bangunan atau area yang dimaksud dengan skala yang tepat, tanpa perlu mengamati langsung objek aslinya.

Media ajar Maket pada Mapel Estimasi Biaya Konstruksi ini tercetak dari printer 3D, pembuatannya menggunakan software SketchUp, disesuaikan skalanya lalu di cetak menggunakan printer 3D.

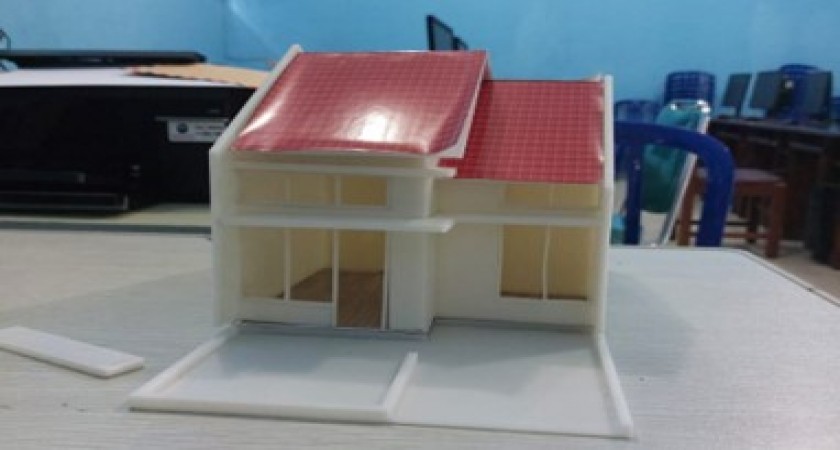

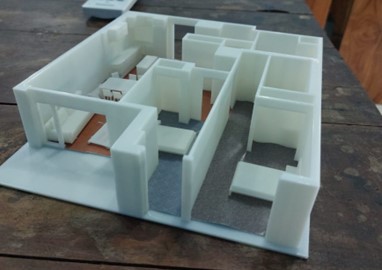

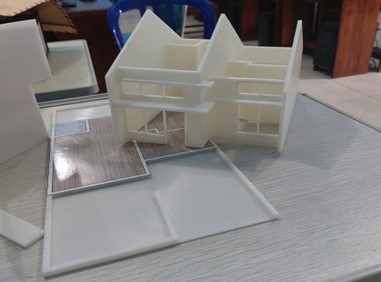

Berikut ini adalah hasil-hasil dari cetak 3D yang digunakan pada proses belajar mengajar mata pelajaran Estimasi Biaya Konstruksi.

Dengan bantuan media ajar ini, peserta didik akan lebih mudah memvisualkan bentuk bangunan. Sehingga akan lebih mudah dalam menentukan spesifikasi bangunan untuk perhitungan Estimasi Biaya Konstruksi Gedung.

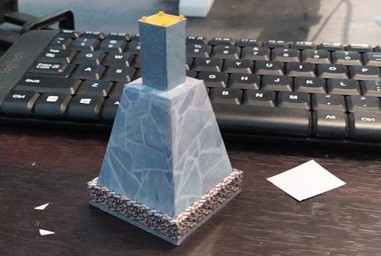

Misalkan pada perhitungan pondasi :

1. Perhitungan volume pasir urug dibawah pondasi
2. Perhitungan volume pasangan batu kosong
3. Perhitungan volume pondasi batu kali

1. Dari gambar pondasi pagar diatas, hitunglah volume dari urugan pasir bawah Pondasi, jika diketahui panjang Pagar 12 m’ !

Penyelesaian :

V = p x t x Panjang pagar

V = 0.80 x 0.05 x 25 m

V = 1 m³

Jadi volume urugan pasir bawah pondasi adalah 1 m³

2. Dari gambar pondasi pagar diatas, hitunglah volume dari pasangan pondasi batu kosong/ aanstamping, jika diketahui panjang Pagar 25 m’ !

Penyelesaian :

V = p x t x Panjang pagar

V = 0.80 x 0.20 x 25 m

V = 4 m³

Jadi volume pasangan pondasi batu kosong/ aanstamping adalah 4 m³

3. Dari gambar pondasi pagar diatas, hitunglah volume dari Pasangan Pondasi batu kali, jika diketahui panjang Pagar 25 m’ !

Penyelesaian :

V = (a+b)/2x t x Panjang pagar

V = (0.30 + 0.60)/2 x 0.80 x 25 m

 V = 9 m³

Jadi volume pasangan pondasi batu kali adalah 9 m³
